Merhaba Solidedge Kullanıcıları,
Yaptığımız tasarımlarda montaj ortamında bazen konfigürasyonlu parçalar kullanmaya ihtiyaç duyabiliriz.
Bunun için aşağıdaki yöntemler izlenmelidir.

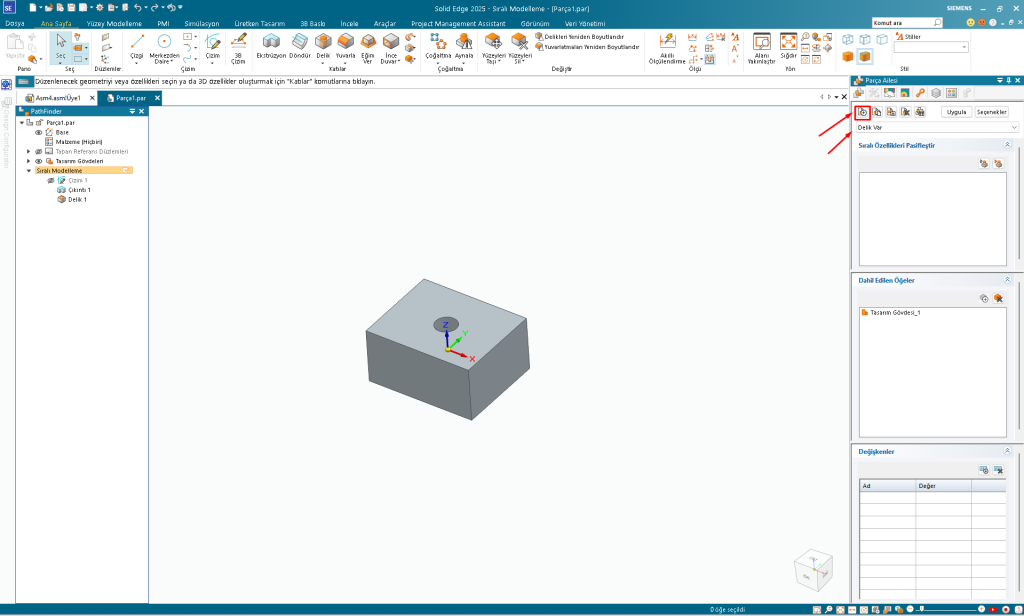

1-Parça ailesi bölümünden 2 farklı tasarım oluşturalım.

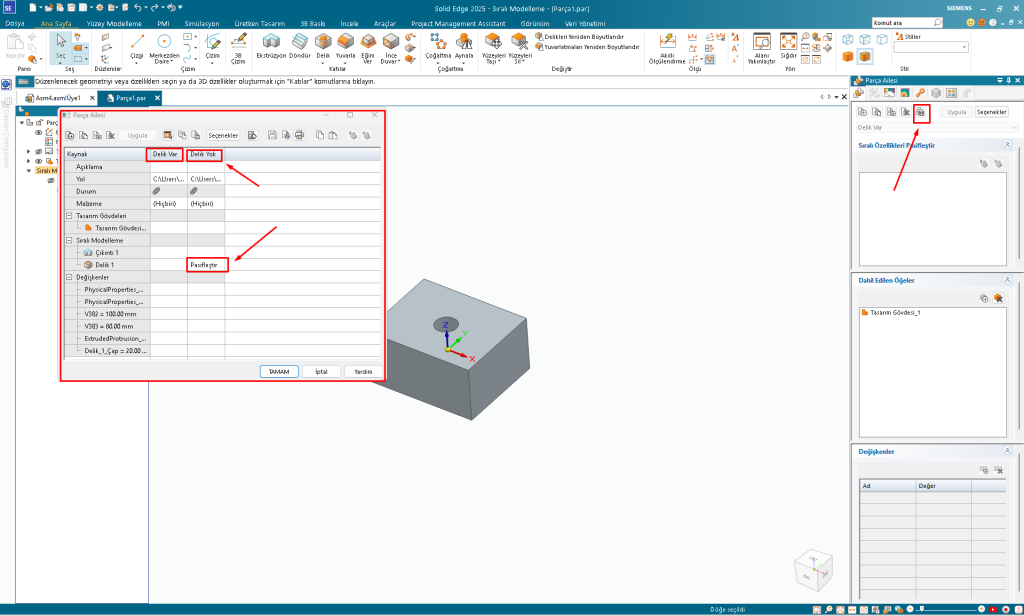

2-Delik olmayan tasarımdaki delik unsurunu aşağıdaki gibi pasifleştirelim.

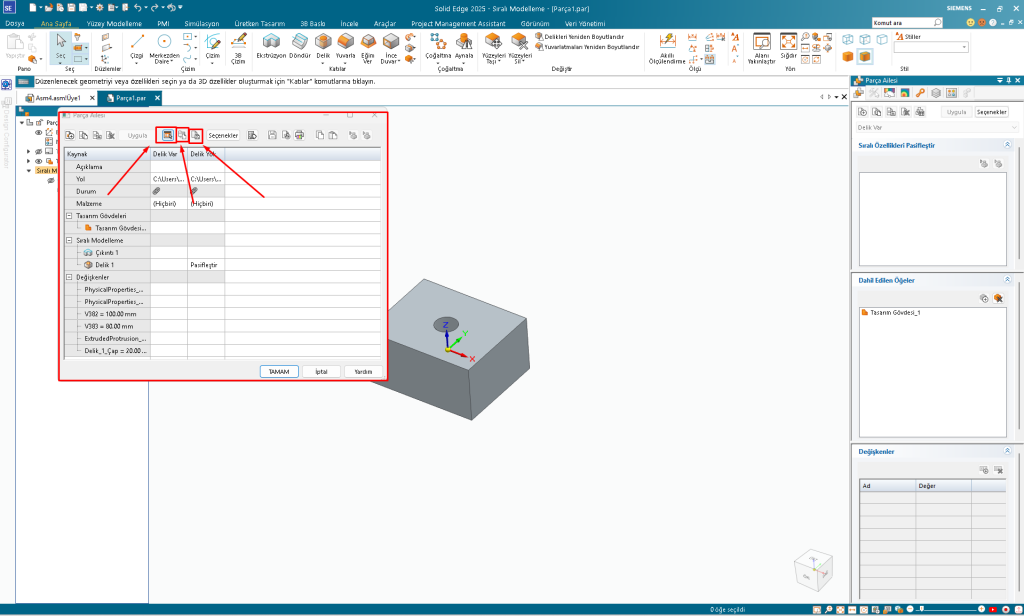

3-Sırası ile tüm üyeleri seç,kaydedilecek konumu seç ve elemanları dolduır seçeneklerine tıklayalım.
4-Parçaları konuma kaydetti.Şimdi parçadan montaj oluşturalım.Parçada sağ tık,daha fazla alternatif bileşen tanımla tıklayalım.

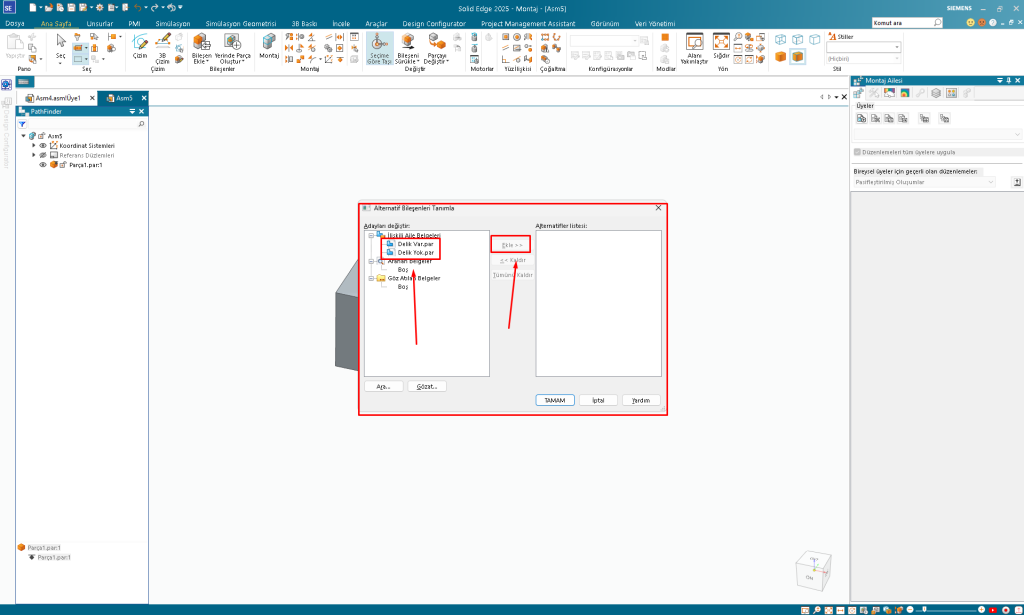

5-Bileşenleri ekle diyerek sağ tarafa çekelim.

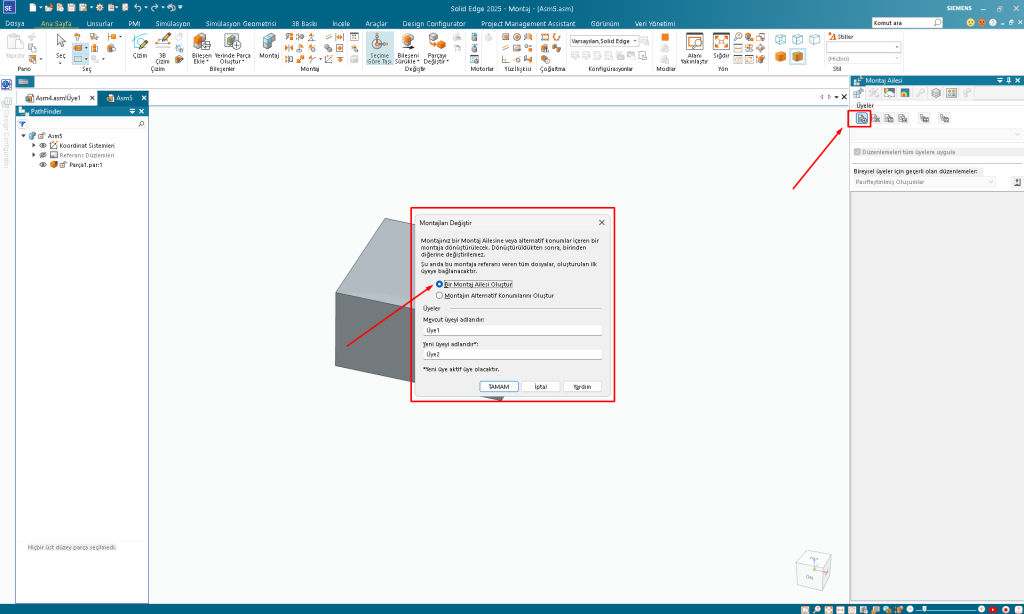

6-Kaydedelim.Sağ taraftan üyelere tıklayalım.

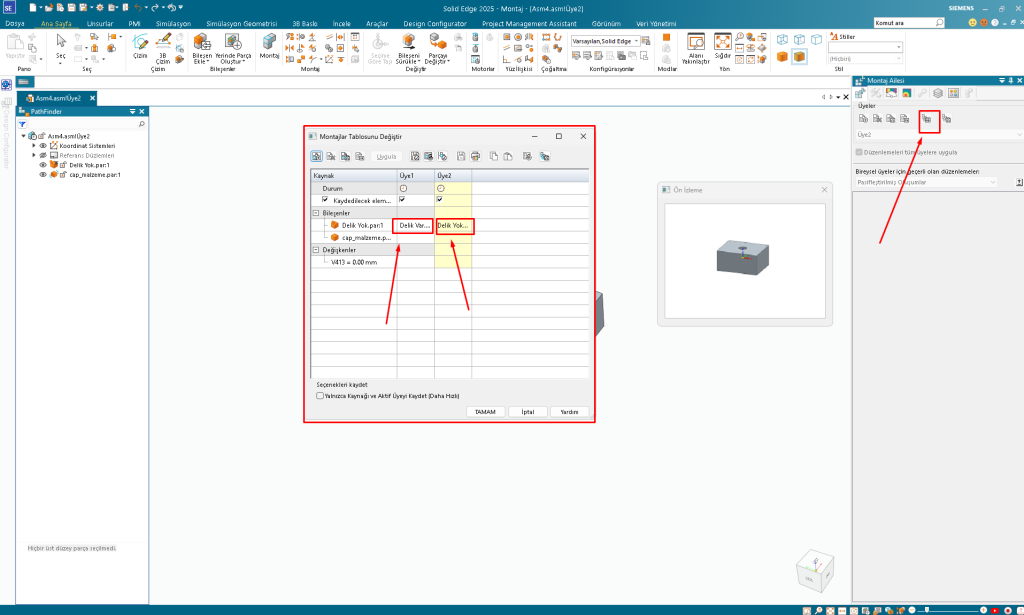

7-Sağ taraftan parça ailesi ve burdaki insurları delik var ve delik yok olarak seçtikten sonra parçada montaj ortamında konfigürasyon olacaktır.
Video için aşağıdaki linke tıklayınız.
