Merhaba sevgili Siemens Solid Edge Kullanıcıları,
Sık Sorulan Sorular Serisinin 24. bölümünde : Teknik Resimde Tarama Çizgisi Ayarını Nasıl Ayarlarım? sorusunu cevaplayacağız.
Teknik resim antedimizde tarama çizgilerini ayarlamak için ilk olarak kullanmış olduğumuz anted şablonumuzu açıyoruz.
Home sekmesinden Styles kısmına giriş yapıyoruz ve burada bulunan Hatch sekmesinden referans alacağımız (ANSI31) stili seçerek New diyerek yeni stil oluşturuyoruz.
Name kısmından bu stil için bir isim belirleyip giriyoruz.

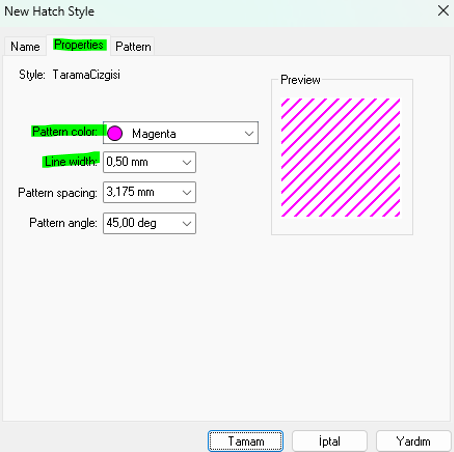

Properties sekmesinden Pattern Color kısmından renk ayarımızı, Line Width kısmından çizgi kalınlık ayarımızı yapıyoruz ve Tamam diyerek kapatıyoruz.
Ardından Stil Tipleri içerisinden Fill sekmesinden bir stili (ANSI31) referans alarak New diyerek yeni bir stil oluşturuyoruz.

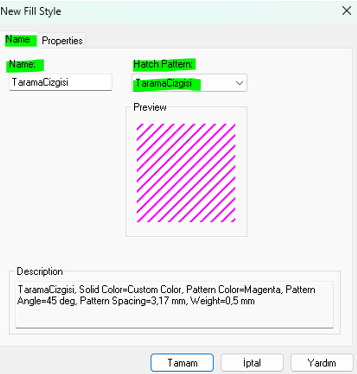

Karşımıza çıkan ekranda Name kısmından Fill Stilimiz için bir isim girip Hatch Pattern kısmından tarama için oluşturmuş olduğumuz stili seçeceğiz.
Properties sekmesinden bu tarama çizgisinin arka planı için bir renk ataması işlemi yapmak isterseniz bir renk atayabilir veya None seçeneğini seçerek boş bırakabilirsiniz.

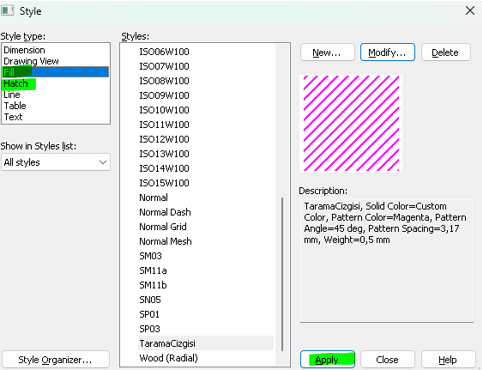

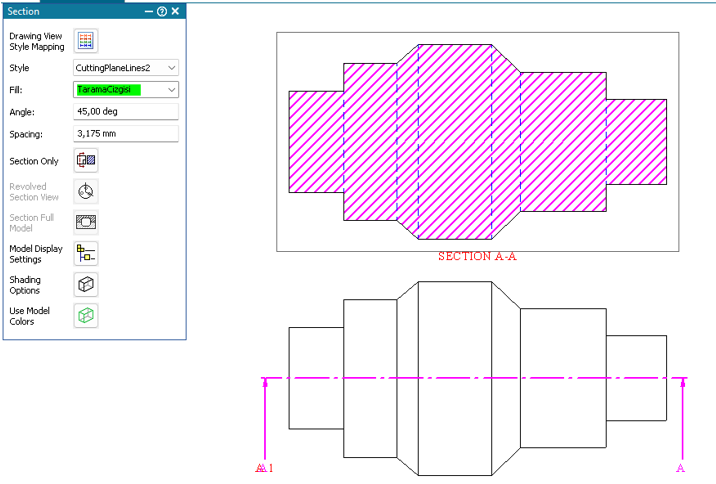

Genel Style ekranından Fill ve Hatch yaptığımız ayarlamalar seçiliyken Apply diyerek onaylıyor ve kapatıyoruz. Ardından şablonumuzu kayıt edip çıkabiliriz. Artık bu şablon ile oluşturmuş olduğumuz teknik resimlerde tarama çizgileri yaptığımız ön ayar uygulanmış şekilde gelecektir.
Keyifli tasarımlar dileriz. 😊
